工頻在線三進單出

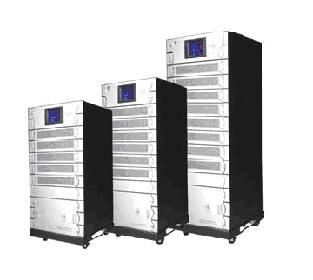

產品名稱：山頓復興工頻在線式三進單出FX31系列
產品型號：FX316K-FX3140K
額定容量：6KVA-40KVA
外觀尺寸：WW
工頻在線三進單出技術參數
山頓UPS系列->工頻在線機->三進單出復興系列：
復興系列三進單出系列UPS是山頓中大功率智能在線式UPS，容量從6KVA到40KVA，該系列產品是以精致的工藝，優異的性能及簡便的操作為目標而設計的。內部線路采用CPU控制自動偵測管理，高頻IGBT逆變效率，低失真，面板液晶顯示重要參數一目了然。高頻程控大功率充電器，重量輕，體積小，充電快，充電效果與電池的充電特性完全吻合，延長電池壽命15%以上，輸入輸出均采用EMI濾波，適合與各種不同的用電設備，可提供最佳的純凈正弦波電源。該系列UPS是在原傳統在線機的基礎上經工程技術人員精心設計而成，它保持了原傳統在線機的優點，改進了保護線路，IGBT平衡驅動充電等性能。增加了液晶顯示，軟件監控等功能，使整機性能大幅度提高，可應用在辦公自動化，個人計算機，郵電通信、電力、科研、醫療設備、銀行、局域網等方面。
該系列產品在設計上有RS232通訊口，提供UPS與PC之間的連接通訊，通過安裝在連接的PC上的UPS監控軟件，能實現以下功能：
1.電源狀態分析
2.監控UPS即時狀態
3.執行UPS自我診斷程序
4.自動存儲文件
5.可利用本公司SNMP適配器進行遠程監控
6.支持中文簡繁體和英文
顯著特點：
1.三進單出
2.能適應電壓波動大，頻率漂移頻繁的電網
3.短路保護、過載保護、電壓過高過低保護功能
4.大電流充電器，能應用在長時間供電系統
5.零地電壓極小，能應用在高精度儀器設備供電上
先進的CPU控制系統：
CPU控制對電流充電，充電器根據對電池的容量狀況，周期性的對電流充電。
具有先進的微處理器及數字技術，控制著系統中的每一臺單機的運行，并在前面板（LCD）上或通過RS232接口在監控終端上顯示各種重要參數及測量值。
符合國際最先進的UPS標準：
1.輸入諧波濾器符合美國及歐洲標準，使得UPS降低對市電回饋污染，不影響共享同一市電輸入的其他設備。
2.采用先進的功率因數校正PFC技術，不論負載和市電電壓如何變化，輸入功率因數幾乎為1。
3.輸入輸出變壓器采用真空灌裝技術，消除外部環境造成的故障，符合美國KB標準，內部溫升僅高1℃。
寬廣的交流輸入電壓范圍：380V±25%
可進行長時間補償的蓄電池；備有外接8小時的接線。
利用高頻率濾波同步電路，快速追蹤同步頻率及功率漸長功能，極易與發電機供電兼容。
|
型號 |
FX31-6 |
FX31-10 |
FX31-15 |
FX31-20 |
FX31-30 |
FX31-40 |
|
容量 (KVA) |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
|
輸入 |
||||||
|
標稱電壓(VAC) |
380V±25％(三相四線) |
|||||
|
輸入相數 |
3 Phase |
|||||
|
輸入電壓范圍 |
±25％ |
|||||
|
頻率(HZ) |
50Hz±10％ |
|||||
|
逆變輸出 |
||||||
|
相數 |
3Phase+N |
|||||
|
標稱電壓 |
220V； |
|||||
|
峰值因數 |
3:01 |
|||||
|
波形 |
正弦波 |
|||||
|
電壓穩定度 |
±1％ |
|||||
|
電壓動態響應 |
±5％ |
|||||
|
頻率 |
50HZ |
|||||
|
頻率穩定度 |
(不同步)50Hz±0.5％ |
|||||
|
(同步)50Hz±2％ |
||||||
|
過載能力 |
125％，10分鐘min |
|||||
|
150％，l分鐘min |
||||||
|
效率 |
92% |
|||||
|
電池 |
||||||
|
電池類型 |
閥控鉛酸密封電池 |
|||||
|
電壓 |
192V |
240V |
||||
|
浮充電壓 |
220V |
270V |
||||
|
最大放電電流(A) |
10 |
16 |
24 |
32 |
56 |
64 |
|
旁路狀態 |
||||||
|
結構 |
靜態開關+手動維修旁路 |
|||||
|
轉換時間 |
0(先合后斷) |
|||||
|
系統 |
||||||
|
通訊接口 |
RS232 |
|||||
|
環境溫度 |
0℃ —— 40℃ |
|||||
|
相對濕度 |
95％不結露 |
|||||
|
海拔高度 |
1000m輸出標稱功率(每升高100m降低l%)，最高至4000m |
|||||
|
1米處噪音 |
<50dB |
|||||
|
尺寸(WXDXH) |
6-10KVA |
15KVA |
20-40KVA |
|||
|
單位mm |
800×370×580 |
750×370×980 |
1100×730×460 |
|||
|
重量[KG] |
90 |
140 |
240 |
280 |
360 |
380 |
