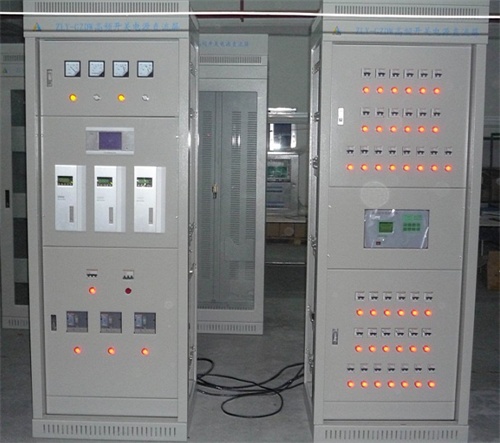

山東直流屏

山東直流屏

工作條件
　　1)工作電源：AC320V~420V，試機電源：AC320V~420V50Hz±10%
　　2)工作環境溫度：0℃~45℃
　　3)空氣相對濕度：≤85RH
　　4)運行場所：無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和爆炸性介質、通風良好。
　　5)適用范圍：DC110V系統，DC220V系統均能滿足使用。
　　說明：本說明書的參數設置均以220V系統為例，110V系統參數作相應調整
　　系統配置直流電源系統由多功能監控模塊，高頻開關充電模塊，電池模塊、直流饋出等幾部分組成。
　　直流系統監控模塊直流屏多功能集中監控模塊是自行開發，全數字化控制、保護、管理、測量的新型直流監控裝置。裝置硬件高度集成化，采用單板結構（Allinone），內含絕緣監察、電池檢測、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔符合用戶使用習慣。
　　調試方法
　　1、首先檢查一次和二次回路接線是否正確-主要是查致命錯誤，比如說弱電接口接上強電了，應該接入直流信號卻接入交流信號了，還有就是短路問題。
　　2、避免了以上的原因，斷開所有的斷路器和保險，接通交流電源，測試交流雙電源切換裝置是否工作正常，雙電源切換裝置的下口電壓是否正常。
　　3、交流部分測試正常后，依次閉合充電模塊的交流開關，觀察模塊是否正常啟動并測量模塊輸出電壓和極性。
　　4、充電模塊啟動正常并輸出電壓和極性正確后，接通電池組開關及各母線開關，測量電池組開關下口、合母、控母電壓和極性是否正確，并觀察電壓表計是否方向打翻。
　　5、一次接通饋出開關，分別測量饋出開關對應的端子電壓和電壓極性是否正確。
　　6、上述內容為一次回路的調試，上述步驟測量調試完畢后，接通監控電源。
　　7、監控上電后，觀察監控顯示是否正常和各個檢測模塊是否工作正常。
　　8、監控裝置通電正常后，首先查看監控顯示器上的報警信息，如果有報警信息，則按照報警信息查找相關問題，如沒有，則查看監控裝置顯示的電壓值、帶上負載的電流值、開關量信息等。
　　9、監控上的主要模擬量、開關量信息經查看并測試正常后，開始測試直流母線的絕緣報警及支路接地阻值，一般220V系統可以用25-100K電阻測試，110V系統可以用7-100K測試。
　　10、電池巡檢測試，最好將規定路數的電池都接入電池巡檢，測試整體性能，如現場條件不夠，可以拿單節電池依次測試。
　　至此為止，調試完畢，剩下的就是檢查元器件安裝緊固、導線與元器件是否有松動及工藝問題了。
